| 產品概述

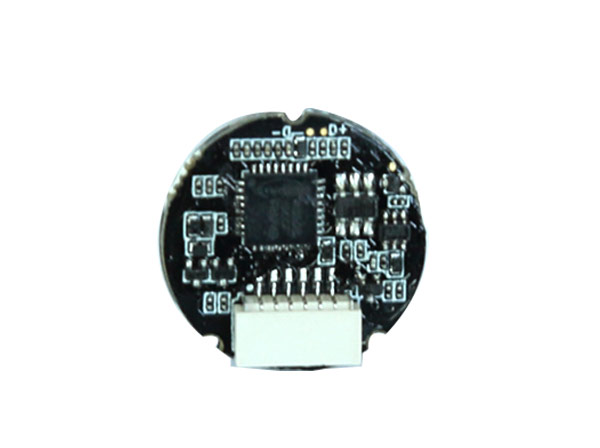

TLK3AK02/M02 是電容式一體化指紋模組集成了強大的 TL192S 指紋芯片及高性能算法芯片。TLK3AK02/M02 的軟硬件設計都完全一樣，TLK3AM02為錆色鐵框
TL192S 指紋芯片可以采出 256 灰度等級的高質量圖像；芯片有效像素是 192x192 像素，分辨率是 508 DPI；使用了獨特的涂層加工工藝，對于 ESD 的防護高達 15KV。算法芯片是基于 ARM Cortex 系列內核的高性能算法芯片，具有豐富的外設接口及具有強大的算法功能，支持 DES、AES、RSA、ECC 及多種 HASH 算法。TLK3AK02/M02 支持低功耗模式及觸控喚醒功能
指紋芯片與算法芯片是通過高速的 SPI 接口通信，產品與外部設備可以通過一個 6Pin 1.0mm 間距標準連接器連接，通信方式是 UART TLK3AK02/M02 是深圳市迪安杰智能識別獨立研發的電容式指紋模組，模組軟件、硬件都具有完整自主知識產權。
| 應用領域
? 考勤管理
? 門禁管理
? 智能家居
? 安防領域
? 物聯網
| 技術參數?
??SYMBOL
|
??PARAMETER
|
??CONDITION
|
??MIN
|
??TYP
|
??MAX
|
??UNIT
|
??V DD
|
??工作電壓
|
|
??3.0
|
??3.3
|
??3.6
|
??V
|
??I LD?
|
??低功耗電流
|
??低功耗模式
|
??2
|
??3
|
??4
|
??uA
|
??I D
|
??工作電流?
|
??工作模式
|
??41
|
??45
|
??48
|
??mA
|
??V CC
|
??工作電壓
|
|
??3.0
|
??3.3
|
??3.6
|
??V
|
|
??工作溫度
|
|
??-20
|
|
??+60?
|
??°C
|
|
??存儲溫度
|
|
??-40
|
|
??+85
|
??°C
|
|
??相對濕度
|
??非凝露
|
??40％
|
|
??80％
|
??RH
|
|
??ESD
|
|
??接觸+/- 8KV，空氣+/-15KV
|
??KV
|
|
??像素分辨率?
|
|
??508
|
?DPI
|
|
??有效像素
|
|
??192 X 192
|
|
??拒真率
|
??安全等級為 3
|
??小于百分之一
|
|
??識假率
|
??安全等級為 3
|
??小于十萬分之一
|
|
??通信接口?
|
|
??UART（波特率 9600~115200，默認
??57600）
|
|
??指紋模板
|
|
??118
|
??PCS
|
|
??指紋圖像錄入時間
|
|
??＜100
|
??ms
|
|
??開發包
|
|
??WINDOWS/LINUX/ANDROID 等平臺
|
??L x W
??x T
|
??尺寸
|
??傳感器
|
??11 X 12.4 X 0.8?
|
??mm
|
??模組
|
??33.1 X 20.3 X 3.1
|
??mm
|
注 ：
● VDD_CTRL、Vtouch 一定要單獨 LDO 供電，并能單獨實現斷電，由于電壓不穩定會造成指紋模組工作不正常，在電池低壓告警時，應關閉指紋模組使用功能，并通知用戶及時更換電池，避免與大功率器件（喇叭、蜂鳴器、LED、LCD、電磁鐵、電機等）共用電源，電源紋波應<50mV。
● 手指觸摸到 Bezel 后，TOUCH_OUT 腳輸出高電平信號。
| 功能電路
A.通信接口
SPI 接口是一種高速的、全雙工、同步的通信總線， TL192S 指紋傳感器與 MCU 之間是通過SPI 協議進行數據通信。
TLK3A 與外部設備是通過 UART 接口進行數據通信，波特率默認是 57600，留有 USB 調試接口。
B.串行協議
采用半雙工異步串行通訊。默認波特率為 57600bps，可通過命令設置為 9600～115200bps。
傳送的幀格式為 10 位，沒有起始位，8 位數據位（低位在前）和 2 位停止位，無校驗位。
C.上電時序
在與 PC 機 USB 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 300ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。
在 UART 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 50ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。
D.觸摸 喚醒設計及流程圖
該指紋模組可以通過觸摸喚醒控制 VDD_CTRL 電源工作與否來實現降低模組功耗，設計電路如下所示：
通過此電路控制 VDD_CTRL 電源的通斷時間可以實現低功耗，當 VDD_CTRL 電源被關斷，此時只有觸摸喚醒電路工作，功耗小于 3uA; 為了確保模組觸摸喚醒功能正常，需要在模組 VDD_CTRL關斷（進入低功耗）后對觸摸喚醒部分做復位操作
E.觸摸喚醒流程圖
| 連接器 Pin 定義
??PIN
|
??SIGNAL NAME
|
??DESCRIPTION
|
??1
|
??VDD_CTRL
|
??電源電壓 3.3V
|
|
??2
|
??UART_TX
|
??UART 數據輸出
|
??3?
|
??UART_RX
|
??UART 數據輸入
|
|
??4
|
??GND
|
??電源地
|
|
??5
|
??VCC?
|
??觸控電路電源 3.3V
|
|
??6
|
??VTOUCH_OUT?
|
??觸控信號輸出，檢測到手指輸出信號為 TTL 高電
??平，驅動電流能力小于 6mA
|
|?ESD
本產品都符合 IEC61000-4-2 標準，都能通過空氣+/-15KV，接觸+/-8KV 的靜電測試，為了滿足客戶更多使用場景，增強產品對靜電的的抗干擾能力，客戶可以在上位機連接器端做以下優化方案：在電源上串上 100uH 的電感，信號線上串上 100Ω的電阻；軟件優化可以加硬件看門狗或者軟件看門狗，通過這兩種措施有效的提高模組抗靜電能力。
|?通訊協議
請參考《迪安杰智能識別科技指紋模組通訊協議》
|?結構尺寸
注 ：
1 1 ） ?圓形模組的固定是通過三個 m R=0.7mm ?的 半圓孔來固定, , 定位柱半徑應<0.7mm ，B PCB ?上以半圓孔為同心圓，m R=1.2mm ?為半徑的區域內為元器件避空區域，請利用此區域定位 ；
2 2 ） 2 TLK3AK02/M02 ?的結構尺寸完全一樣
