| 產品概述

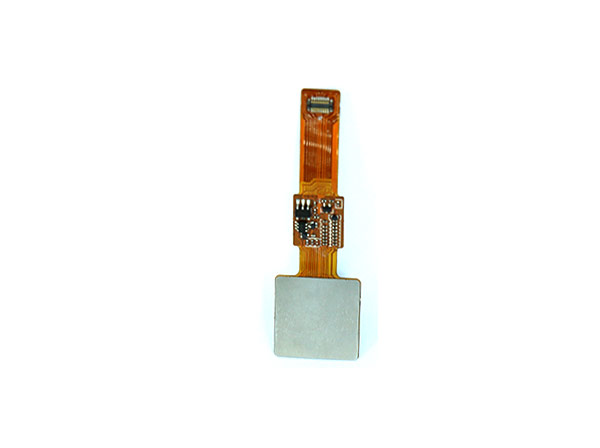

TLK3DL02 是電容式單傳感器指紋模組，傳感器可以采出 256 灰度等級的高質量圖像；有效像素是 192x192 像素，分辨率是 508 DPI；獨特的涂層加工工藝，對于 ESD 的防護高達 15KV,TLK3DL02 具有觸控喚醒功能。
模組與外部設備可以通過 16Pin BM10NB(0.8)-16DS-0.4V 連接器連接，線序 Pin 定義兼容FPC1020。TLK3DL02 是深圳市迪安杰智能識別獨立研發的電容式單傳感器指紋模組，模組軟件、硬件都具有完整自主知識產權。
| 應用領域
? 考勤管理
? 門禁管理
? 智能家居
? 安防領域
? 物聯網
| 技術參數?
??SYMBOL
|
??PARAMETER
|
??CONDITION
|
??MIN
|
??TYP
|
??MAX
|
??UNIT
|
??V DD
|
??工作電壓
|
|
??3.0
|
??3.3
|
??3.6
|
??V
|
??I LD?
|
??低功耗電流
|
??低功耗模式
|
??2
|
??3
|
??4
|
??uA
|
??I D
|
??工作電流?
|
??工作模式
|
??41
|
??45
|
??48
|
??mA
|
??V CC
|
??工作電壓
|
|
??3.0
|
??3.3
|
??3.6
|
??V
|
|
??工作溫度
|
|
??-20
|
|
??+60?
|
??°C
|
|
??存儲溫度
|
|
??-40
|
|
??+85
|
??°C
|
|
??相對濕度
|
??非凝露
|
??40％
|
|
??80％
|
??RH
|
|
??ESD
|
|
??接觸+/- 8KV，空氣+/-15KV
|
??KV
|
|
??像素分辨率?
|
|
??508
|
?DPI
|
|
??有效像素
|
|
??192 X 192
|
|
??通信接口?
|
|
??SPI
|
|
??指紋圖像錄入時間
|
|
??＜100
|
??ms
|
|
??開發包
|
|
??WINDOWS/LINUX/ANDROID 等平臺
|
注 ：
● VDD_CTRL、Vtouch 一定要單獨 LDO 供電，并能單獨實現斷電，由于電壓不穩定會造成指紋模組工作不正常，在電池低壓告警時，應關閉指紋模組使用功能，并通知用戶及時更換電池，避免與大功率器件（喇叭、蜂鳴器、LED、LCD、電磁鐵、電機等）共用電源，電源紋波應<50mV。
● 手指觸摸到 Bezel 后，TOUCH_OUT 腳輸出高電平信號。
| 功能電路

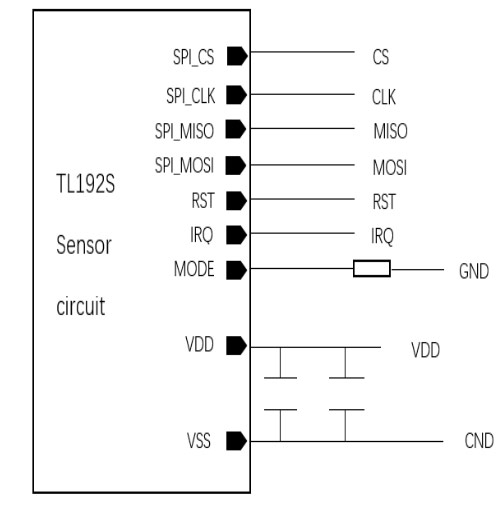

A.通信接口
SPI 接口是一種高速的、全雙工、同步的通信總線， TL192S 指紋傳感器與 MCU 之間是通過SPI 協議進行數據通信。

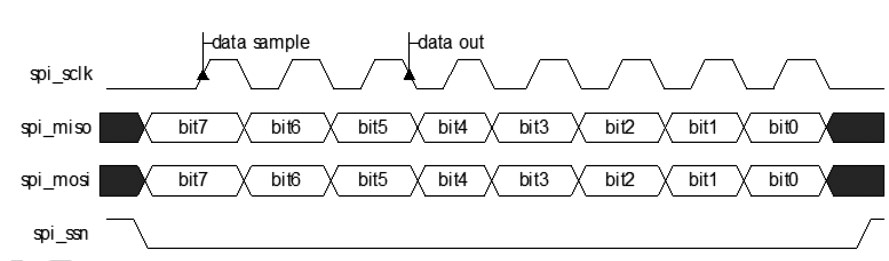

TL192S 內包含了一個 SPI 從機接口,用戶通過 SPI 接口完成對 TL192S 的初始化、發出采圖命令、讀取指紋數據。TL192S 僅支持 mode3 模式 SPI_CLK 上升沿采樣數據，SPI_CLK 下降沿驅動數據，接口時序如下圖所示：
注U :MCU ?與指紋傳感器的 I SPI ?通信接口不能與其它元器件 I SPI
B.觸摸 喚醒設計及流程圖
該指紋模組可以通過觸摸喚醒控制 VDD_CTRL 電源工作與否來實現降低模組功耗，設計電路如下所示：
通過此電路控制 SEN_RST 信號可以實現低功耗，當 SEN_RST 信號拉低時，此時只有觸摸喚醒電路工作，功耗小于 3uA。當 SEN_RST 信號拉高時，sensor 采圖。采完圖 SEN_RST 繼續拉低。
C.觸摸喚醒流程圖

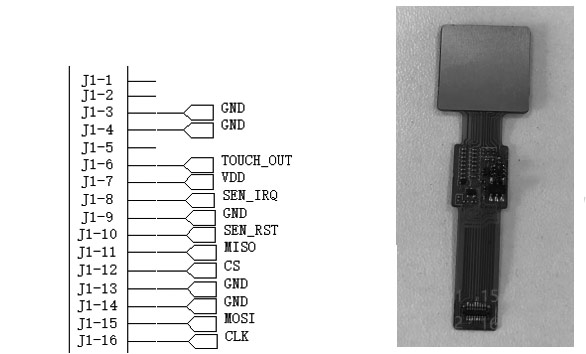

| 連接器 Pin 定義
??PIN
|
??SIGNAL NAME
|
??DESCRIPTION
|
? 3
|
??GND?
|
??電源地
|
|
??4
|
??GND?
|
??電源地
|
??6?
|
??VTOUCH_OUT
|
??觸控信號輸出，檢測到手指輸出信號為 TTL 高電平
|
|
??7
|
??VDD
|
??電源
|
|
??8
|
??SEN_IRQ
|
??Sensor 中斷信號
|
|
??9
|
??GND?
|
? 電源地
|
|
??10
|
??SEN_RST?
|
??Sensor 復位控制信號
|
|
??11
|
??MISO?
|
??SPI 接口 MISO 信號
|
|
??12
|
??CS?
|
??SPI 接口 CS 信號
|
|
??13
|
??GND?
|
??電源地
|
|
??14
|
??GND?
|
??電源地
|
|
??15
|
??MOSI?
|
??SPI 接口 MOSI 信號
|
|
??16
|
??CLK?
|
??SPI 接口 CS 信號
|
|?ESD

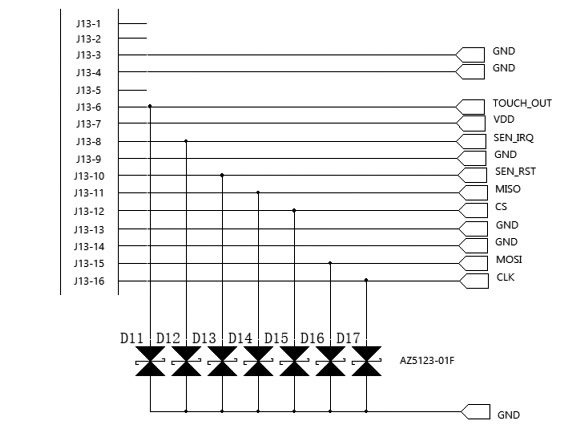

本產品都符合 IEC61000-4-2 標準，都能通過空氣+/-15KV，接觸+/-8KV 的靜電測試，為了滿足客戶更多使用場景，增強產品對靜電的的抗干擾能力，客戶可以在上位機連接器端做以下優化方案：在電源上串上 100uH 的電感，信號線上串上 100Ω的電阻，接口部分加上 TVS；軟件優化可以加硬件看門狗或者軟件看門狗，通過這兩種措施有效的提高模組抗靜電能力。參考如下圖：
|?通訊協議
請參考《迪安杰智能識別科技指紋模組通訊協議》
|?結構尺寸

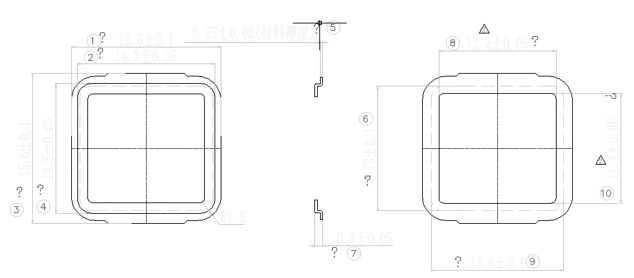

A.指紋頭鐵框

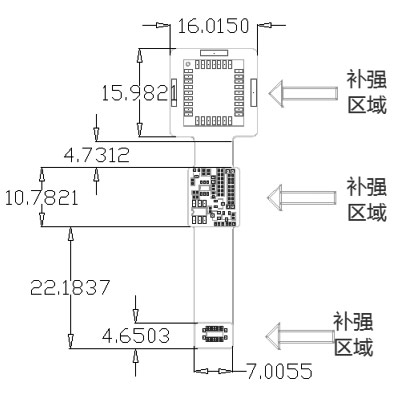

B.模組 尺寸
